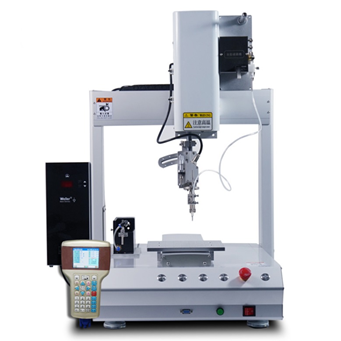

自動焊錫機AH-H331
產品描述
本產品適用于各類電子連接器、PCB板元件、LED燈串、保險絲、引線、耳機線，電腦數據線、小型線路板及電子元器件在線束中間的焊接，廣泛用于衛星通信、電源、充電器、馬達、電子、電器、汽車等行業。
特點：
1、可360度旋轉焊接，不同角度焊接不同的點；
2、編程簡單方便，可以直接輸入焊點坐標，實現在線、離線編程，可以示教再現焊點位置坐標；
3、手持式編程器，可視性強，操作簡便；
4、多軸聯動機械手，全部采用精密步進馬達驅動及先進運動控制算法，有效提升運動末端（烙鐵頭）的定位精度和重復精度。
5、靈活多樣的焊錫方式，同時支持點焊和拖焊，全部工藝參數可由用戶自行設置，以適應各種高難度作業和微焊錫工藝。
6、智能溫控系統可以快速加溫迅速降溫，室溫至所設定的溫度300℃只需10秒，0.1秒內即可回溫(溫差10度內),溫度誤差為±1℃。
7、大功率高頻發熱芯，橫紋效果好，焊接質量更穩定；
8、高強度烙鐵頭多層鍍層耐高溫氧化，數百種以上的烙鐵頭形式,可針對客戶的需求設計各種不同的烙鐵頭。
9、步進電機驅動送/破錫器，送錫精度更高；
10、可根據焊接產品不同，制作高效焊接治具；
參數:
名稱型號 | 四軸自動焊錫機 | AH-H331 |
動作范圍 | X軸.Y軸 | 300×300(mm) |
Z軸 | 100mm | |
R軸 | ±360o | |
運行速度（PTP） | X軸.Y軸 | 0.1～500mm/sec |
Z軸 | ||
R軸 | 720o/sec | |
載重 | 托盤 | 10Kg |
Z軸 | 5Kg | |
重復定位精度 | X.Y.Z軸 | ±0.02mm |
工作方式 | 自動(單烙鐵頭，單工位） | |
驅動方式 | 單片控制卡 | |
顯示方式 | LCD彩屏 | |
傳動方式 | 日本微步進精密電機 | |
送破錫精度 | ±0.05mm | |
運動補間功能 | 3axis | |
控制軸數 | 四軸 | |
外部控制接口 | RS232 | |
存儲容量 | 至少100組，每組4000points | |
電源 | AC220V 50HZ | |
單機功率 | <500W | |
工作溫度 | 0～40oC | |
相對濕度 | 20～90%非凝露 | |
外形尺寸(長×寬×高) | 520×590×850mm | |
本體重量 | 68KG | |
注：可訂制規大小,不同軸數設備.具體以技術人員對接為準. | ||
