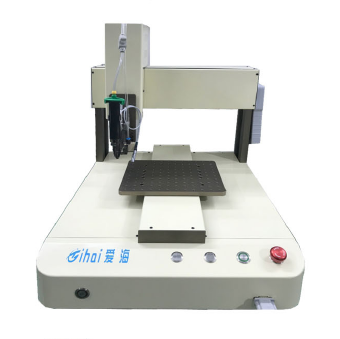

高速噴膠機AH-D331S
產品描述
高速噴射式點膠機可實現高速度、高精度、高重復性的點膠作業，適用于電池保護板、手機中框、藍牙耳機、LED透鏡點膠、底部填充、腔體填充、晶圓粘貼、零件涂覆保護、貼合密封等，特別適用于大批量的生產加工，廣泛應用于LED貼片粘接、半導體封裝和組裝生產過程中的多種膠水材料應用場合。
特點：
1、采用非接觸式噴射閥，具有精密、高速噴膠與填充的特點，能實現更小的噴膠直徑；
2、在噴膠作業中采用噴射式將膠液施加在工件表面，避免了傳統點膠中的Z軸運動；
3、可以噴射入狹小縫隙又可以在不平整工作表面進行飛行點膠；
4、采用專用噴嘴可以在小至0.1mm的縫隙中噴射；
5、噴射膠點的一致性精度可達98%以上；
6、可加裝料筒或閥體加熱控溫裝置；
7、單片機控制+手持盒編程，簡便實用，功能齊全，使用高效；具有畫點,線,面,弧,圓.不規則曲線連續補間及三軸聯動等功能；
8、超大儲存記憶容量,且軟件具有區域陣列，平移旋轉運算等功能；
9、機身采用CNC一體加工，有效保證了XYZ的垂直度，提高了設備的加工精度，大大降低運行超靜音。
參數：
名稱型號 | 高速噴膠機 | AH-S331 |
動作范圍 | X軸.Y軸 | 300×300(mm) |
Z軸 | 100mm | |
運行速度（PTP） | X軸.Y軸 | 0.1～500mm/sec |
Z軸 | ||
載重 | 托盤 | 10Kg |
Z軸 | 5Kg | |
重復定位精度 | X.Y.Z軸 | ±0.02mm |
供料方式 | 30CC、50CC | |
最大點膠頻率 | 250Hz | |
最小驅動壓力 | 0.5MPa | |
點膠精度 | 2%（在相同壓力及溫度下） | |
最小開啟時間 | 2ms | |
最小暫停時間 | 3ms | |
最小膠點直徑 | 0.2mm | |
適用粘度范圍 | 0～200000cps | |
驅動方式 | 單片控制卡 | |
顯示方式 | 5.0英寸LCD彩屏 | |
傳動方式 | 伺服電機+絲桿 | |
控制模式 | 點到點,直線、圓弧、整圓、曲線、多段線、螺旋線、橢圓 | |
運動補間功能 | 3axis(3立體空間任意路線皆可) | |
控制軸數 | 三軸 | |
外部控制接口 | RS232 | |
存儲容量 | 1000組，每組4000points（可支持U盤復制） | |
電源 | AC220V 50HZ | |
單機功率 | <500W | |
工作溫度 | 0～40oC | |
相對濕度 | 20～90%非凝露 | |
外形尺寸(長×寬×高) | 530×590×800mm | |
本體重量 | 80KG | |
注：可訂制規大小,不同軸數設備.具體以技術人員對接為準. | ||
